สร้างเครื่อง Laser cutting ด้วย DVD เก่าๆ

สวัสดีครับ วันนี้ผมมีโปรเจ็คเล็กๆแต่น่าสนใจมานำเสนอ สามารถทำเองได้ง่าย นั้นก็คือ เครื่อง Laser cutting จาก DVD คอมพิวเตอร์ที่ไม่ใช้แล้ว หรือของใหม่ยิิ่งดี ขนาดกำลัง วัตต์ก็ขึ้นอยู่กับคุณภาพของ DVD ที่เราใช้ทำ เช่น 16x, 20x, 22x  24x ซึ่งรายละเอียดเดี๋ยวผมจะเอามา update อีกที มาดูตัวที่ผมจะใช้ทำในครั้งนี้กัน

# อุปกรณ์ที่ใช้

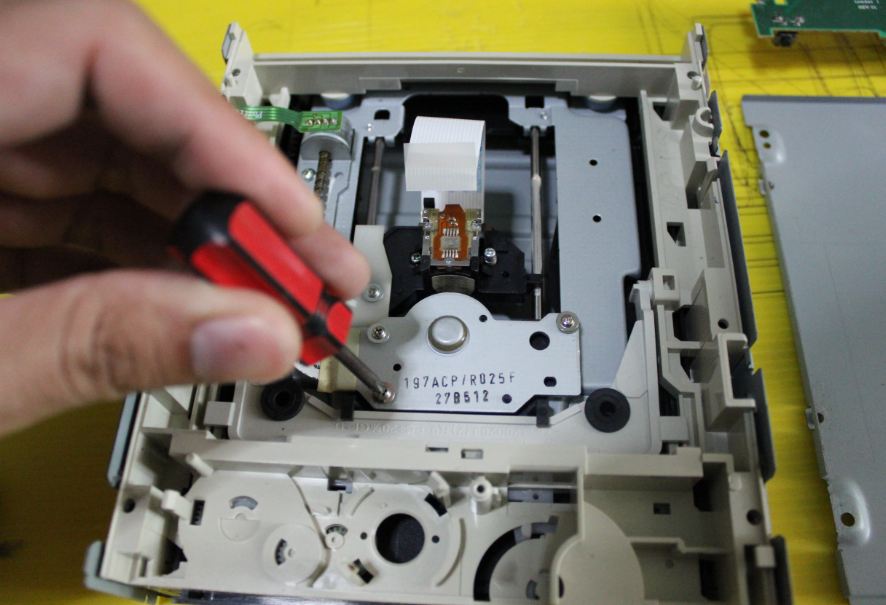

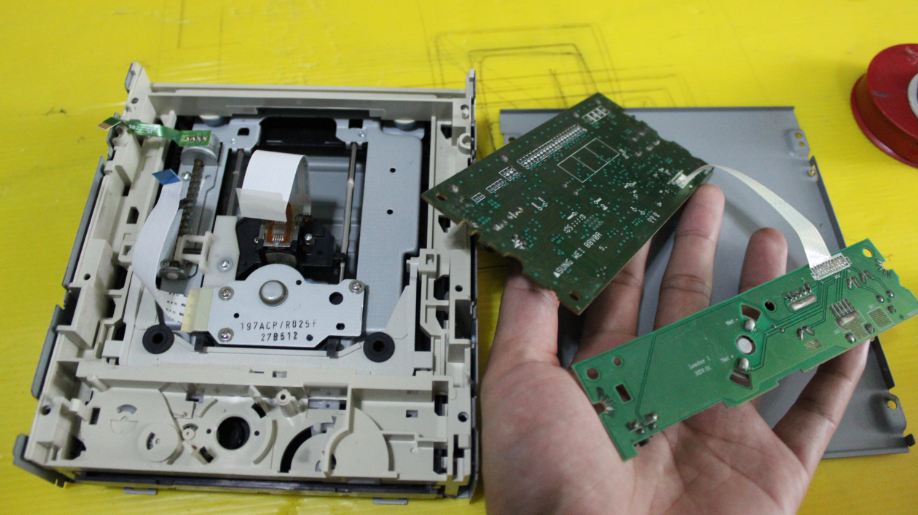

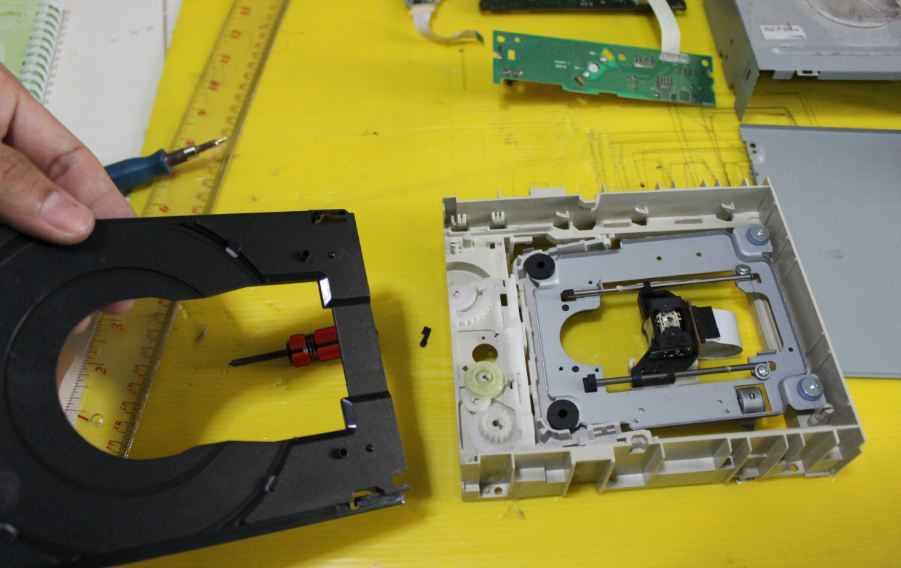

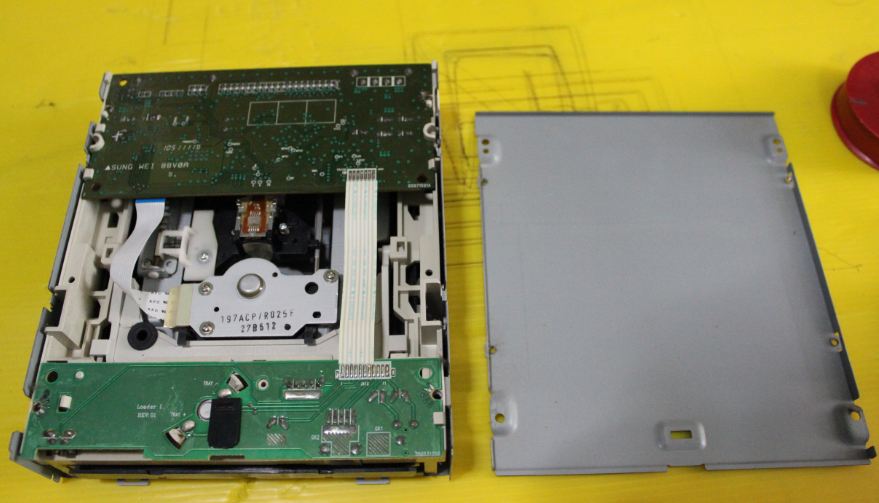

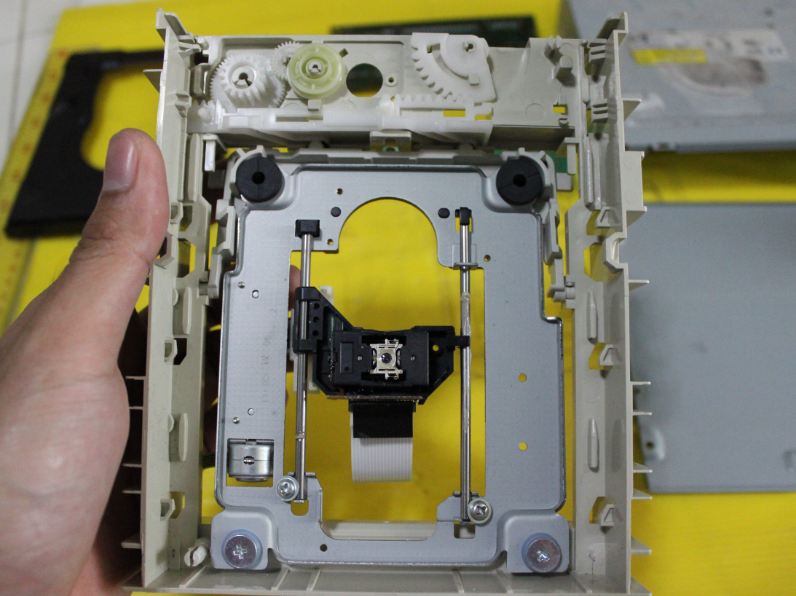

1. DVD 1 ตัว ในที่นี้ผมมีตัวนี้ >> Lite-on DVD MODEL LH-20A1P ( ตอนแรกกะจะซื้อใหม่ แต่มีพี่ใจดีเอามาให้พอดีขอบคุณคร๊าฟ ) ขั้ตตอนการถอดหัวเลเซอร์ออกมาก็แล้วแต่วิธีของแต่ละคนนะครับ( เดี๋ยวถ้าได้ถอดอีกจะเอาขั้นตอนมาลงให้ดูอย่างละเอียดเลยครับ ) แต่ต้องระวังให้มากๆเดี๋ยวจะเกิดอาการเสียดายยกตัวอย่างผมถอดใกล้จะได้อยู่แล้วแต่เหลืออีกนิดเดียวคีมนีบไปโดนเข้า ต้องมานั่งแกะตัวใหม่อีก 555

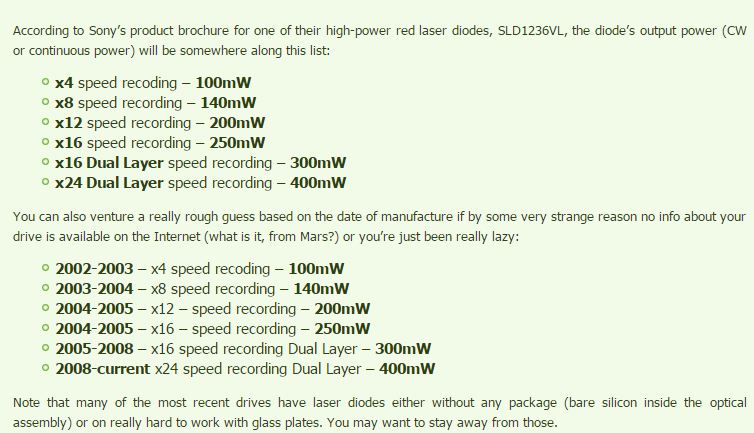

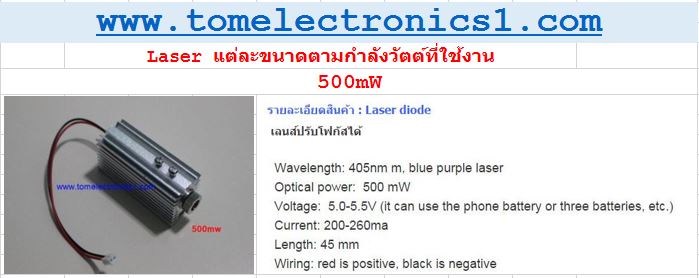

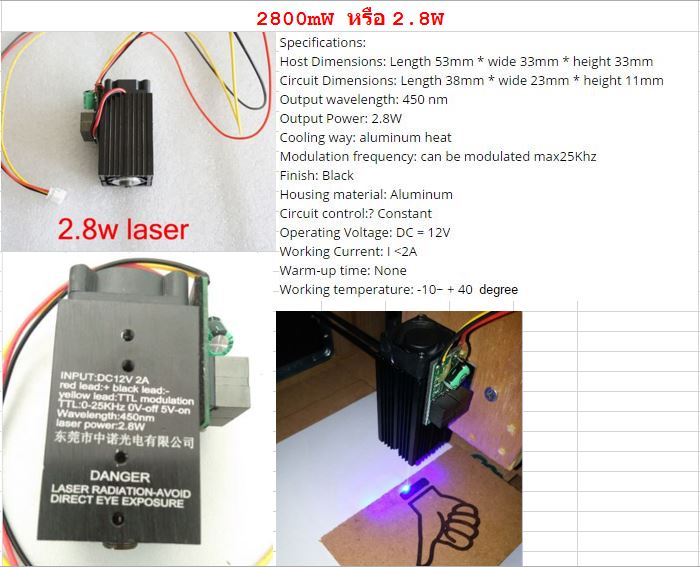

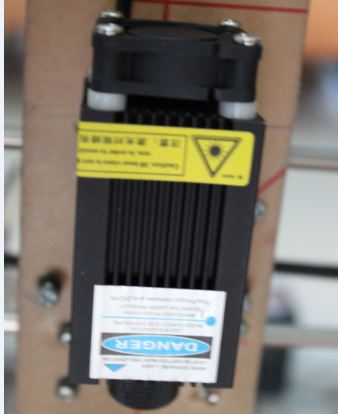

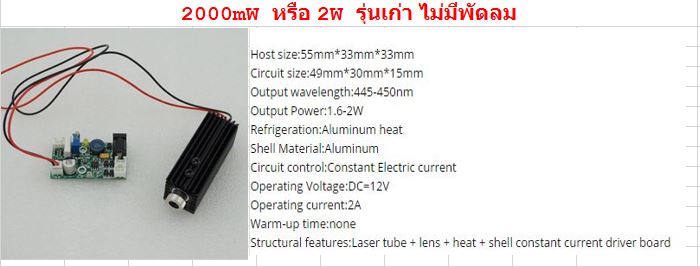

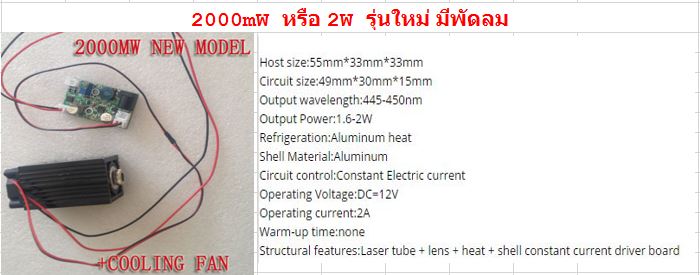

 เอาใว้เปรียบเทียบดูครับ อาจจะไม่ตรง 100 % แต่ก็พอประมาณได้ครับ

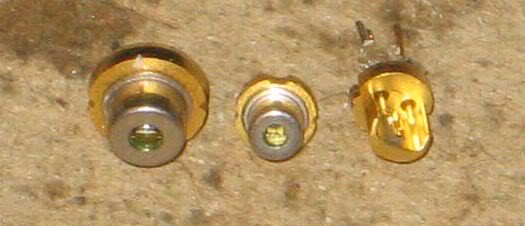

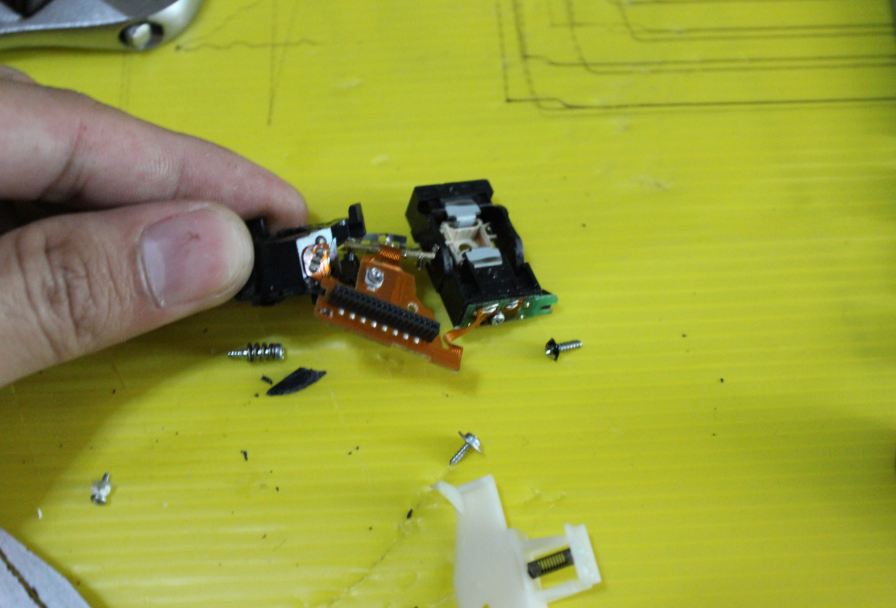

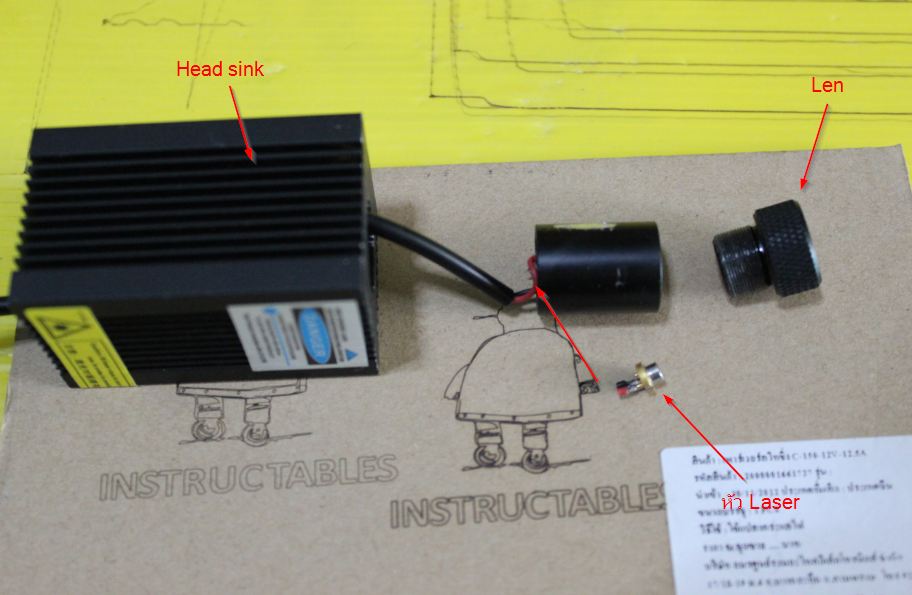

พอแกะออกมาเรียบร้อยก็จะได้ ตัวเลเซอร์ 2 ตัวแบบหัวกลม กับแบบหัวเปิดขวามือ

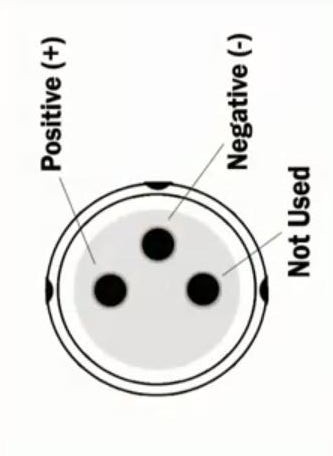

ตำแหน่งขา ขั่วบวก ขั่วลบ

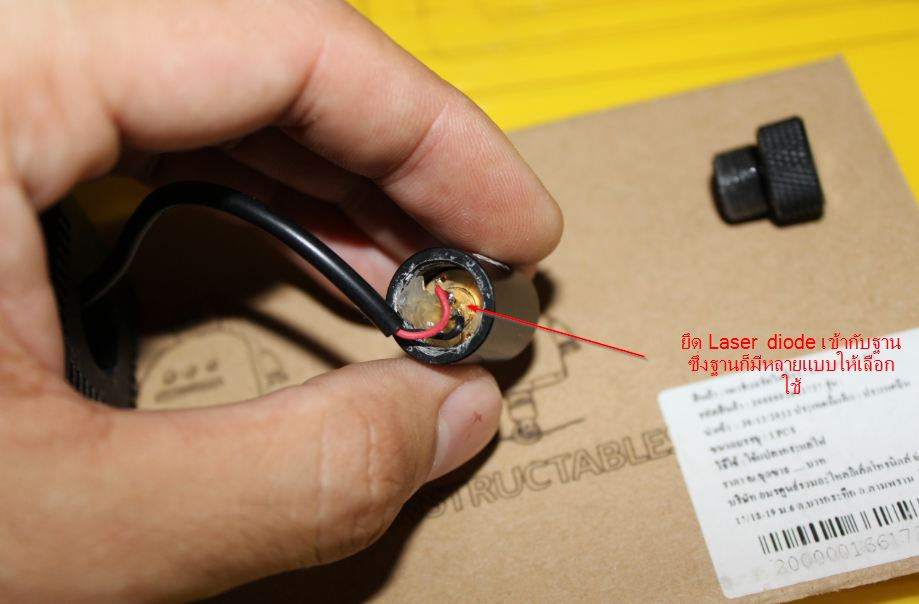

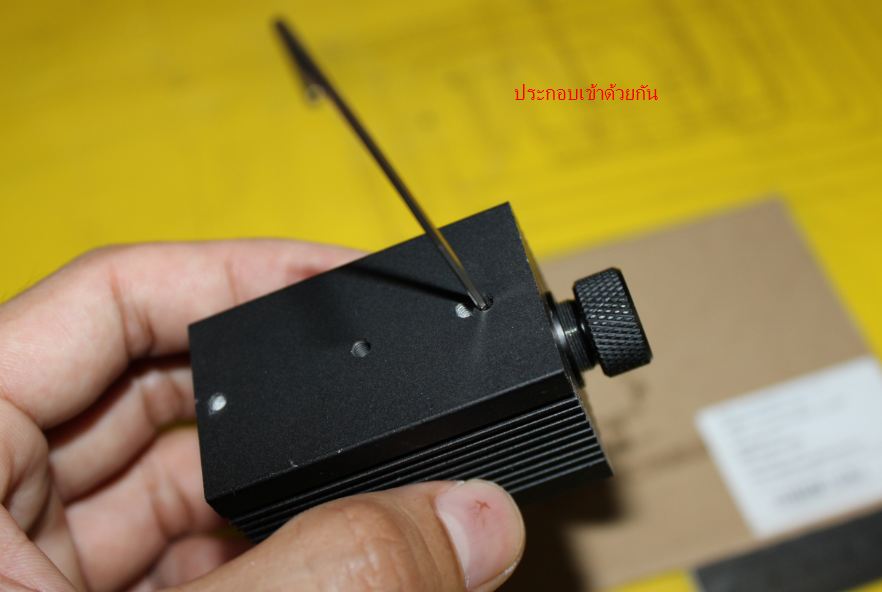

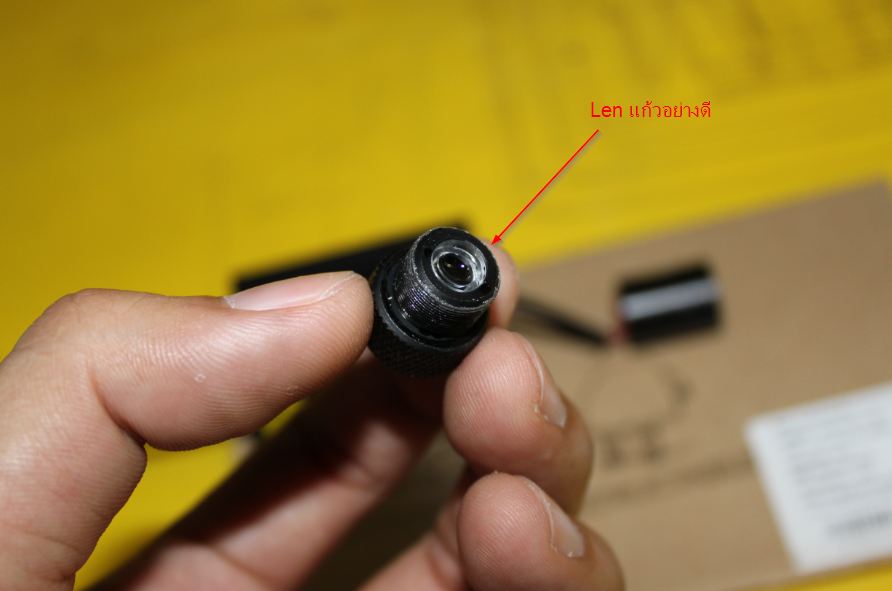

2. Case + len เอาใว้ใส่ ตัวไดโอดและสามารถปรับโฟกัสได้ด้วยมือ  ซึ่งตัวนี้ผมมีของเก่าอยู่ แต่ถ้าสนใจก็สอบถามเข้ามาได้ครับ

3. วงจร Driver ไดโอด ซึ่งก็คือภาคจ่ายไฟของไดโอดนั้นเองซึ่งต้องบอกก่อนว่า ไดโอดจะเสียหายเร็วมากถ้า  แรงดัน กับ กระแสที่จ่ายให้ ไม่คงที่ดังนั้นต้องหาวงจร หรือโมดู ที่จ่ายแรงดันกับกระแสที่คงที่ ซึ่งก็มีมากมายแล้วแต่เราจะเลือกใช้ หรือสร้างเองก็ได้ ในที่นี้ผมใช้ Module step down  ซึ่งมีอยู่แล้ว แล้วเราจะรู้ได้อย่างไรว่าตัวได็โอดทำงานที่แรงดัน และ กระแสที่เท่าไหร่  ซึ่งรายละเอียดตรงนี้ จะมีข้อมูลที่คนอื่นเขาเขียนใว้เกี่ยวกับ ตัวเลเซอร์ภายใน DVD ว่าควรใช้แหล่งจ่ายเท่าไหร่แต่บางตัวก็ไม่มีซึ่งผมคิดว่าเขาก็คงทดลองเอาเหมือนกันนี่แหละ ผมเลยใช้วิธีนี้ >> ( ผมก็ทดลองจ่ายแรงดันต่ำสุด กระแสก็เหมือนกัน และค่อยๆปรับขึ้นไปเรื่อยๆ จนไดโอดทำงานได้) แค่นี้เราก็ได้ไดโอดเอาใว้ใช้งานแล้ว ส่วนต่อไป เป็นโครงสร้างของเครื่อง และชุดขับเคลื่อนแกน X แกน Y เดี๋ยวจะมาเขียนต่อให้นะครับ เร็วๆนี้ทางร้านจะทำออกมาจำหน่าย รอติดตามดูครับ หรือต้องการสร้างเองทางร้านก็มีอุปกรณ์ในการทำจำหน่ายเช่นกัน :)  ( ซึ่งโครงสร้างในเว็บเราก็มีให้ดูนะครับประมาณนั้น แต่มีการออกแบบตัวใหม่อยู่ปรับปรุงบางอย่างให้ดีขึ้นและให้ราคาถูกที่สุด )

นี่คือโมดูลแปลไฟลง ( step down )ขนาดเล็ก จ่ายกระแสได้สูงสุด 3A ซึ่งตัวไดโอดที่เอามาทำในครั้งนี้ ผมได้ทดลองแล้ว จึ่งได้สเปกแรงดันและกระแสออกมา ดังนี้

- Laser diode ทำงานที่ แรงดันไฟ 3 โวลล์ ที่กระแส  200 mA

ส่วยโครงสร้างของเครื่องก็สามารถออกแบบกันเองได้ตามแบบของแต่ละคน แต่ถ้าสนใจทางร้านมีแบบ โครงสร้างจำหน่ายด้วย โครงเปล่า หรือ พร้อม ชุดขับเคลื่อน สอบถามเข้ามาได้ครับ

อันนี้เป็นบอร์ด control เอาของเครื่อง mini cnc ตัวเก่ามาลอง

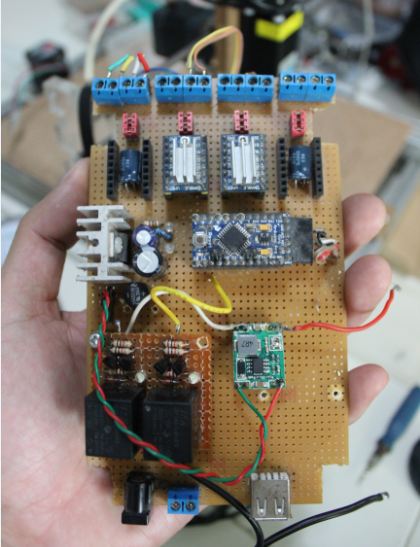

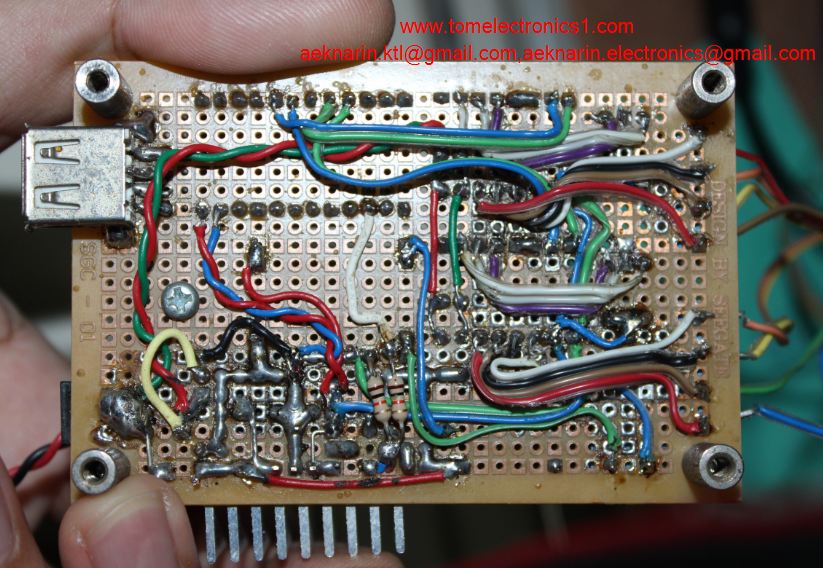

อันนี้เป็นตัวที่ทำขึ้นใหม่ มีขนาดเล็กกว่าเดิม เร็วๆนี้จะเป็น บอร์ดสำเร็จรูปพร้อมใช้งาน

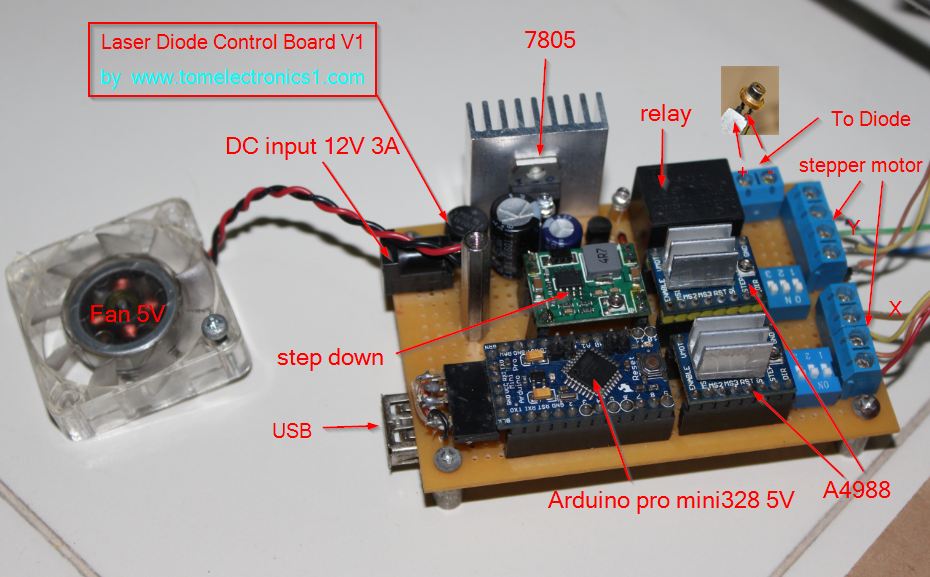

อธิบายการต่อวงจร

ขาที่ต่อใช้งานกับ stepperr motor

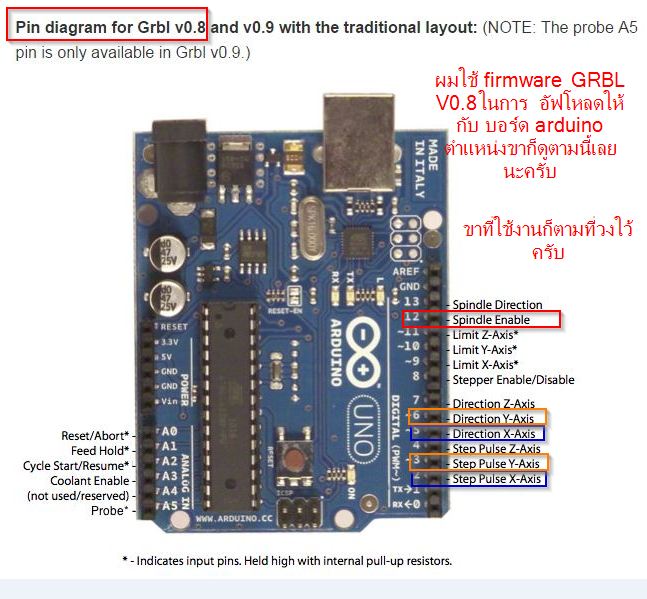

    ขา 2,5 ต่อกับ บอร์ด dirver  stepper motor ซึ่งผมใช้ บอร์ด A4988  ซึ่งจะเป็นแกน X ตามที่เขียนใว้ข้างบนนี้

    ขา 3,6 ต่อกับ บอร์ด dirver  stepper motor ซึ่งผมใช้ บอร์ด A4988  ซึ่งจะเป็นแกน Y ตามที่เขียนใว้ข้างบนนี้

ขาที่ต่อใช้งานในส่วนของการปิด-เปิด Laser diode

    ก็คือ ขาที่ 12 spindle Enable   ก็จะเอาสัญญาณจาก ขาที่ 12 นี้ไปสั่งงาน relay ในการตัดต่อวงจรเพื่อเปิด-ปิด การทำงานของ laser ถ้าเปรียบเทียบก็เหมือนกับแกน Z ของเคื่อง cnc เมื่อเครื่องทำงานเมื่อเจอเส้นที่ไม่ใช่เส้นงานเครื่องก็จะยกแกน Z ขึ้น เมื่อถึ่งเส้นที่เป็นเส้นงานเครื่องก็จะเลื่อนแกน Z ลงเพื่อกัดงานต่อไป  ผมหวังว่าจะเป็นประโยชน์สำหรับคนที่สนใจ ไม่เข้าใจส่วนใหนหรือ งง ก็สอบถามได้เลยนะครับ ผมก็อธิบายไม่ค่อยเก่งเหมือนกัน แผนกลุยอย่างเดียว อิอิ

เริ่มทดสอบหลังจากทำเสร็จหมดทุกอย่าง ลำแสงสีแดง  ( ควรมีแว่นตาสำหรับป้องกันแสงเลเซอร์ด้วยนะครับเป็นอันตรายต่อสายตา อันนี้สำคัญมากอย่าคิดว่ามองแป๊ปเดี่ยวแล้วไม่เป็นไร )

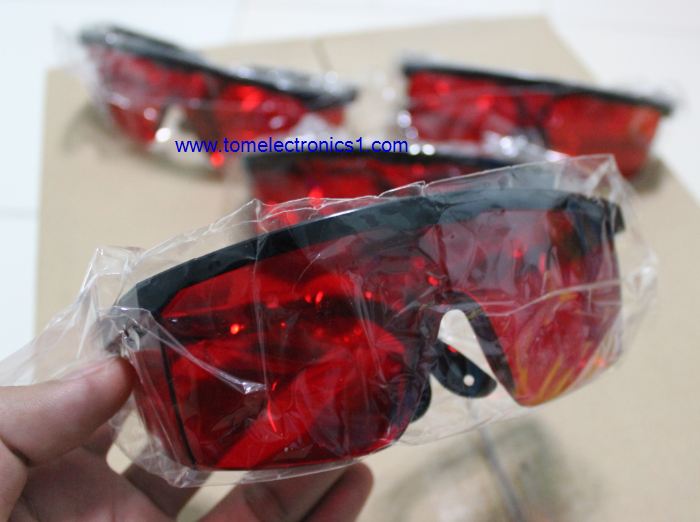

แว่นตาป้องกันแสง Laser >> http://www.tomelectronics1.com/product/38/200-540nm-laser-safety-glasses

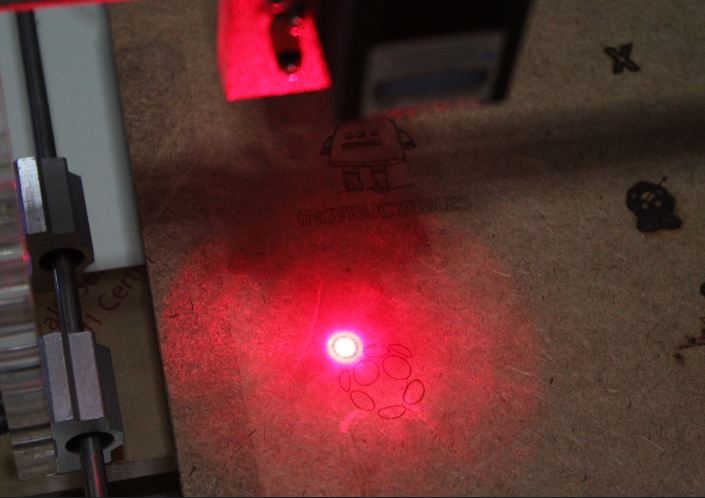

ผลงานของเจ้า Laser ที่แกะมาจาก DVD  ถึงจะตัดอะไรไม่ค่อยได้แต่ก็เอาใว้สร้างรอยสวยๆได้  กำลังวัตต์ยิ่งเยอะยิ่งตัดวัสดุหนาๆได้แต่ราคาก็สูงขึ้นเช่นกัน

 VDO การทำงานรับชม คลิกเลย >> https://youtu.be/it2RjJlW72A
