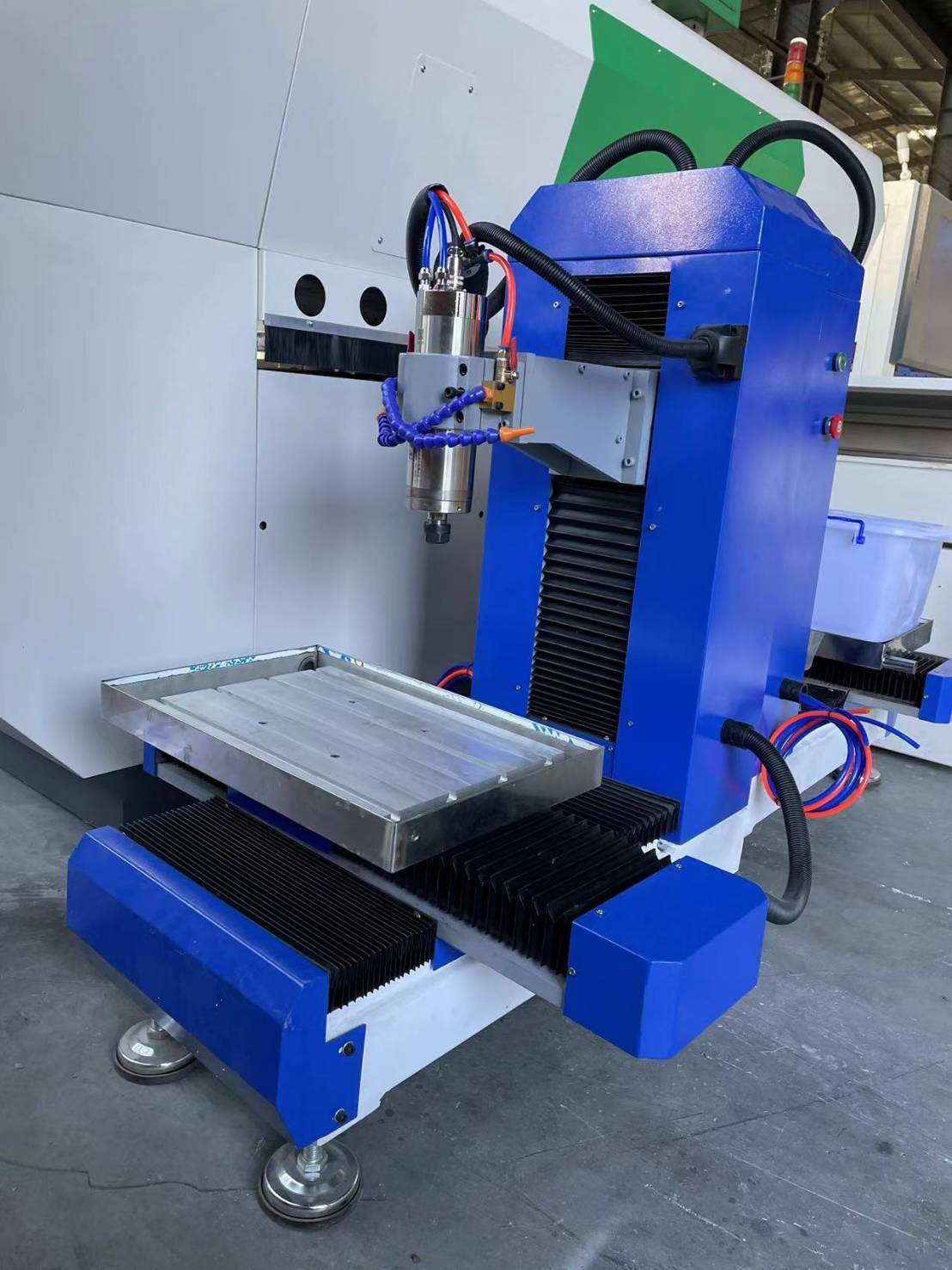

CNC 5Axis Model N1

Model : CNC 5Axis  Model N1     ( โทรสอบถามก่อนสั่งซื้อนะครับ 0957824798 )
ตัวอย่างการทำงาน
 https://www.facebook.com/share/r/1DpRZUHFgo/
 https://www.facebook.com/share/r/1AVh69Q5vt/




[ Spec CNC machine ]

 - กัดวัสดุ ไม้, อคิลิค, อลูมิเนียม

 - USB Mach3 Control board 5Axis

 - Working travel（3axis）：X390*Y290*Z300mm

 - Working travel（5axis）：200*200*Z120mm

 - Control system: Mach3 control system

 - Transmission：Lead Ball screw ( SFU2005)

 - Guide rail: linear square guide( HGH20）

 - Motor：Stepper motor 86BYGH450A

 - Spindle motor：2.2kw water cooling 24000RPM

 - Home sensor All axis

[ อุปกรณ์เครื่องมือที่ให้มาในชุด ]

 - ปั้มน้ำระบายความร้อน spindle motor

 - หัวพ่นน้ำระบายความร้อนชิ้นงานดอกกัด

 - ประแจสำหรับถอดเปลี่ยนดอกกัดงาน spindle

 - ลูก collet ER20 ขนาด 3.175, 4 ,5, 6 , 8 mm

 - ดอกกัดงาน ( ไม้,อคิลิค ,พลาสติก ,อลูมิเนียม )

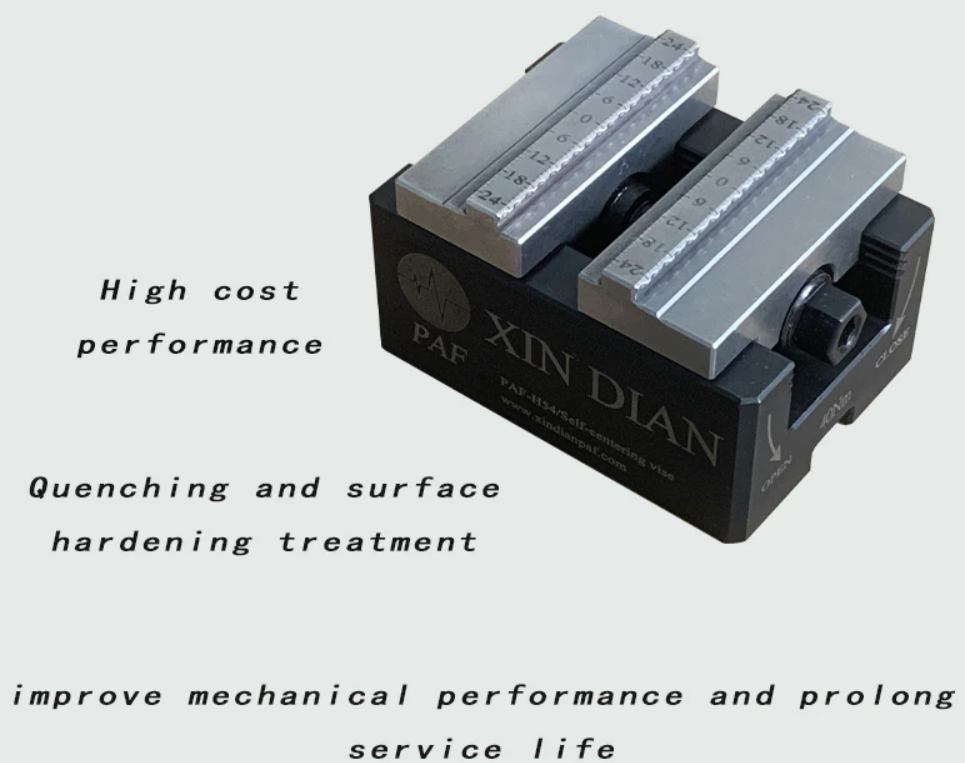

 - แค้มจับชิ้นงาน

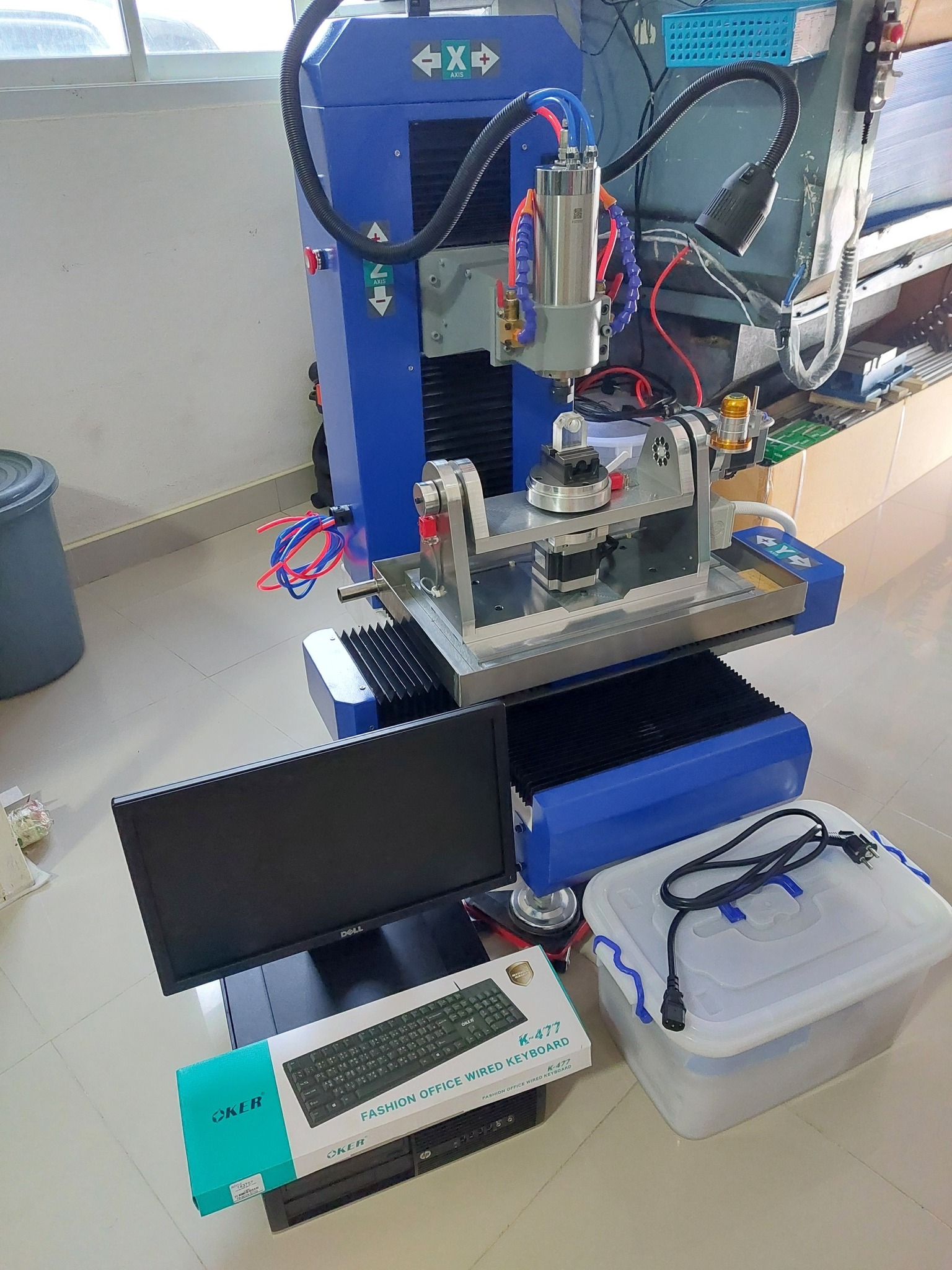

[ แกน 5th A,C axis ]

 - Rotary Axis Harmonic Reducer Gearbox

Description:

The 4th axis engraving machine, the 5th axis

The fourth axis (A axis) Gear Harmonic reduction ratio: 80: 1 (86 two phase 4-wire 4.5A stepper motor)

The fifth axis (C axis) Gear Harmonic reduction ratio: 80: 1 (86 two phase 4-wire 4.5A stepper motor)
